Collettori premontati in acciaio Ivar

I collettori in acciaio inox AISI 304 sono adatti alla distribuzione e alla regolazione di sistemi di riscaldamento in alta e bassa temperatura.
Lo spessore del materiale e il collaudo individuale di ciascun collettore sono sinonimo di qualità e garanzia di funzionamento ottimale sul campo.
I filetti delle connessioni di testa sono 1” o 1" 1/4 femmina conformi alla norma ISO 228.
Le connessioni ai circuiti di distribuzione sono realizzate con inserti in ottone CW617N, 3/4” EUROKONUS. I collettori sono forniti in coppie mandata/ritorno, premontati su staffe di fissaggio: il collettore di ritorno presenta valvole di intercettazione termostatizzabili, mentre sul collettore di mandata sono montati dispositivi di misura e regolazione FLUXER.

Tutti i collettori in acciaio inossidabile IVAR da 1" possono essere disallineati, grazie al nuovo design con interassi asimmetrici.

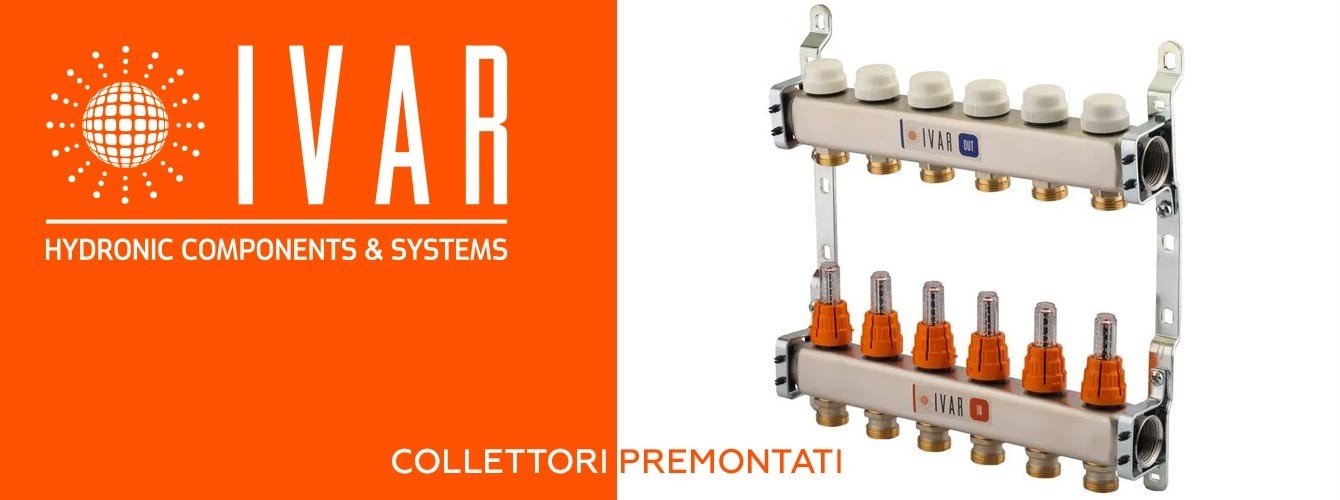

Collettori premontati CI 589 C

Kit collettore in acciaio inox composto da collettore di mandata con misuratori/regolatori di portata FLUXER (0÷5 l/min) con memoria di posizione, collettore di ritorno dotato di valvole di intercettazione con vitone termostatizzabile, cappuccio di protezione e staffe.

Fluido di impiego: acqua o soluzioni glicolate (massima percentuale glicole 30%).

Temperatura massima di esercizio: 90 °C.

Pressione massima di esercizio: 10 bar.

Scala di regolazione FLUXER: 0÷5 l/min.

Accuratezza FLUXER: ±10%.

Corpo collettore: acciaio inox AISI 304.

Parti in ottone: ottone CW617N.

Guarnizioni e o-ring: EPDM perossidico.

Vitone termostatizzabile: corpo in PPA; asta in ottone CW617N; perno in acciaio inox AISI 316L.

Cappuccio di protezione: ABS.

Interasse: 50 mm.

Connessioni principali: 1" F-1" 1/4 conformi ISO 228-1.

Derivazioni: EUROK.

Profondità di installazione standard: 110 mm.

Profondità di installazione ribassata: 80 mm (suffisso P80).

Numero vie: 2-13.



Scopri tutta la Gamma di Collettori premontati CI 589 C
